PRO-LINK32-K1 使用手册

产品概述​

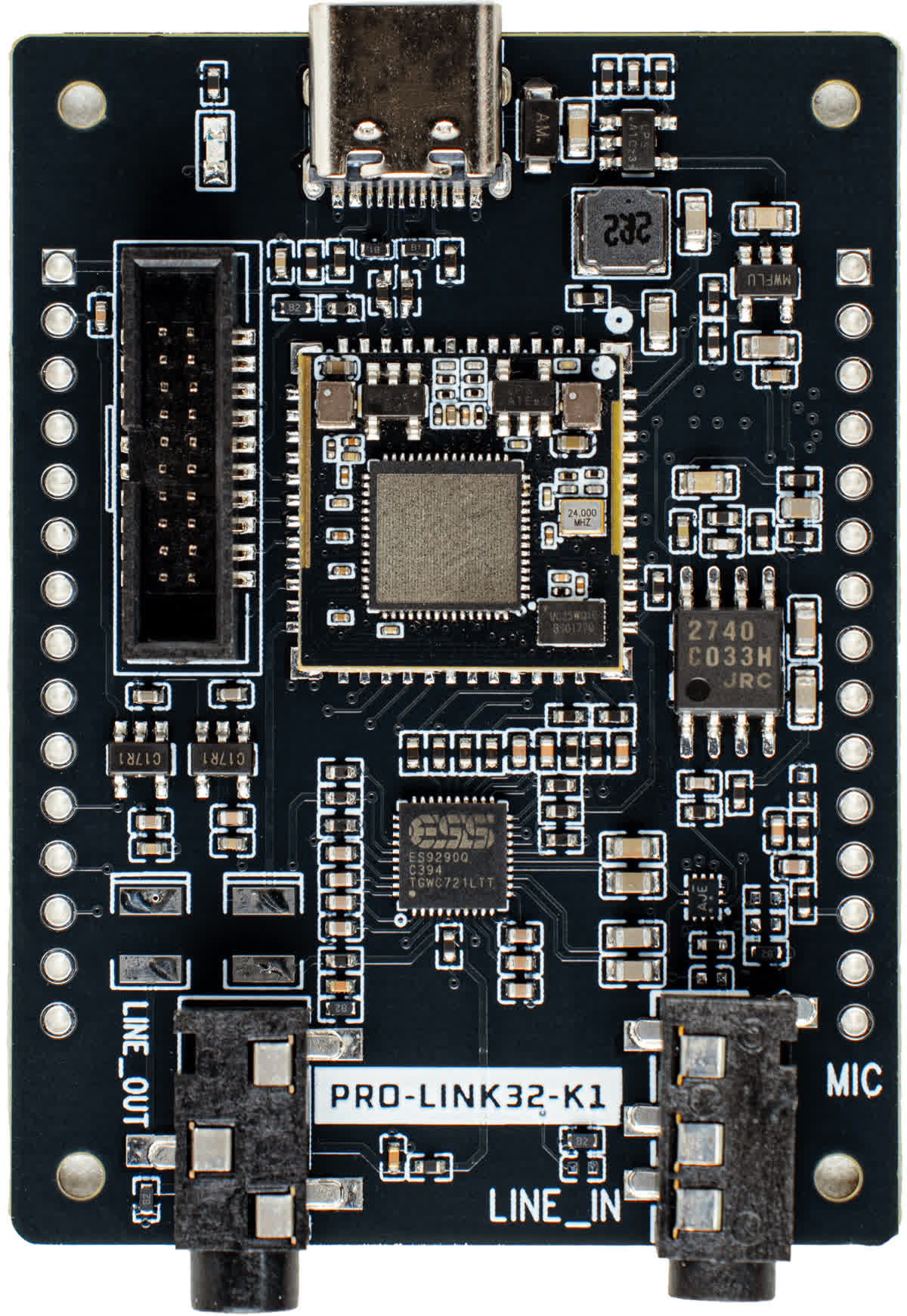

PRO-LINK32-K1_front

PRO-LINK32-K1 是一款专为音频系统开发者和测试工程师设计的专业音频评估平台。该平台提供多通道专业音频评估和 Hi-Res 高清音频验证两大核心能力，帮助用户在产品开发前期快速评估，搭建验证平台以及测试各项指标。

为了满足专业音频评估需求，PRO-LINK32-K1 提供了丰富的接口选项和灵活的配置方案。通过支持多达32通道的音频评估和高达768kHz/32bit的采样规格，用户可以轻松实现各类音频系统的性能验证。

版本信息​

产品型号版本发布时间
PRO-LINK32-K1v1.0.02025/01/14

接口概览​

接口框图

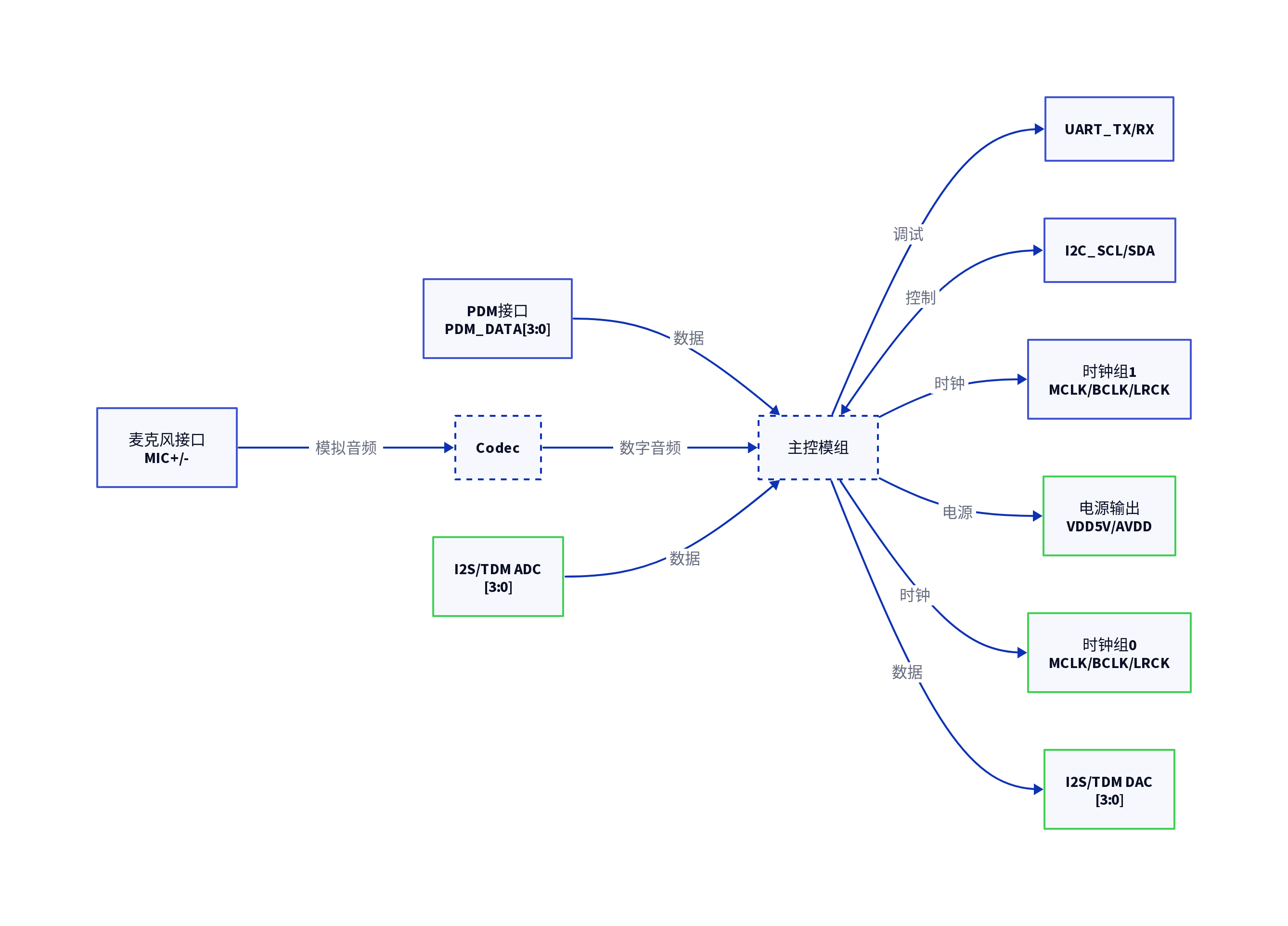

图1：PRO-LINK32-K1接口连接示意图

功能特性​

音频接口规格​

接口类型主要参数功能说明
USBUSB 2.0 High Speed支持UAC 1.0/2.0，异步传输，DFU升级
TDM最高32通道/48kHz支持96kHz（16通道）/192kHz（8通道）
I2S最高768kHz/32bit标准I2S协议，支持多种位宽配置
PDM最高4通道/48kHz支持PDM麦克风输入
LINE2通道输入输出输入1Vrms，输出2Vrms，3.5mm接口
MIC单通道模拟输入需焊接，支持驻极体麦克风

第一次使用​

使用准备​

在开始使用 PRO-LINK32-K1 之前，请仔细检查以下事项：

  1. 设备完整性检查

    • 打开包装后，请检查设备外观是否完好，确保无明显物理损坏
    • 核对配件清单：评估板、USB Type-C数据线（1米）

  2. 环境要求确认

    • 工作环境温度：0°C ~ 40°C
    • 相对湿度：20% ~ 80%（无凝露）
    • 确保工作台面清洁干燥
    • 建议在防静电工作台上操作设备

  3. 测试设备准备

    • 准备音频测试设备或音源设备
    • 确保测试用计算机满足系统要求
    • 准备必要的音频连接线缆（3.5mm音频线）

硬件连接步骤​

上电：选择符合USB-IF认证的Type-C线缆，观察电源指示灯状态，绿色常亮即为正常供电

音频接口连接：

  1. 输入接口连接

    • 线路输入（LINE IN）：用于连接音频源设备
    • 麦克风输入（MIC IN）用于焊接驻极体麦克风

  2. 输出接口连接

    • 线路输出（LINE OUT）：可以连接小阻抗的耳机（32Ω），也可以连接具备功放的扬声器

驱动程序安装​

提示

本节内容针对Windows平台的使用，如果您使用其他平台，由于Linux和MAC OSX无需安装驱动，请跳过本节内容

为发挥PRO-LINK32-K1完整的硬件潜力，您需要手动安装驱动，以获得完整的开发与使用支持。

驱动下载地址是否可作为商用
PAWPAW USB Audio DriverWindows 10/11 USB Audio驱动否，本驱动为测试版驱动

  1. 下载完成后，请解压文件并安装PawPaw_UsbAudio_Install.exe，安装过程中您可能需要重启系统以完成安装。

  2. 重启电脑后，再次打开PawPaw_UsbAudio_Install.exe，即可完成声卡驱动的安装。安装完成后，您的任务栏会显示驱动面板图标

icon

检查音频设备​

完成硬件连接与驱动安装后，您的电脑应当将评估板添加进了声音控制面板中。为确保音频设备已正确设置并可用，您可以按以下步骤进行检查：

  1. 打开声音控制面板：在Windows系统中，您可以通过点击任务栏右下角的音量图标，然后选择"声音设置"进入。在Mac系统中，您可以通过点击屏幕顶部的音量图标选择"系统偏好设置"，然后点击"声音"。
  2. 查看设备列表：在声音设置窗口中，检查"播放"和"录制"标签页。评估板应作为一个音频设备出现在列表中。它可能被标记为"USB Audio Device(UAC2.0)"设备。
  3. 设为默认设备：如果您计划使用评估板进行音频输入和输出，您可能需要将其设置为默认设备。这可以通过点击设备旁边的"设置为默认"按钮来完成。
  4. 测试音频：在评估板的设备上点击右键，选择"测试"来播放测试音频。您可以将耳机或音响的3.5mm线连接到评估板的OUT 1/2接口，如果您听到了测试音，并且评估板上的RGB灯开始跳动，这表明设备正常工作。对于录制设备，您可以点击"属性"，然后在弹出的窗口中选择"监听"标签，勾选"监听这个设备"，然后说话或播放声音以测试麦克风或输入是否正常工作。
  5. 调整设备属性：如果需要，您可以进一步调整设备的属性，如音量、格式和增强设置。这些选项通常在设备的"属性"窗口中找到。

确保您的扬声器和麦克风或其他音频输入设备已正确连接到评估板上的相应接口，以便进行测试。如果在测试过程中遇到任何问题，请参考故障排除部分，或者查看评估板的硬件手册以获取帮助。

基本功能测试​

  1. 播放测试

    • 打开系统声音设置
    • 将 PRO-LINK32-K1 设置为默认播放设备
    • 调整系统音量到适中水平（建议开始时设置为50%）
    • 播放测试音频，确认是否能从 LINE OUT 接口输出声音
    • 检查声音是否清晰，无明显失真或噪声

  2. 录音测试

    • 使用 Audacity 录音，将 PRO-LINK32-K1 设置为默认录音设备
    • 通过 LINE IN 接口输入音频信号
    • 进行录音测试，回放录制的内容
    • 确认录音质量是否符合预期

使用注意事项​

安全操作规范​

工作环境要求：

  • 保持环境整洁干燥，避免液体溅入设备
  • 远离强电磁干扰源
  • 工作温度范围：0°C ~ 40°C

操作注意事项：

  • 插拔接口时动作要轻柔，避免暴力操作
  • 如发现异常请立即断开电源
