PRO-LINK32-K1 软件手册

版本信息​

产品型号版本发布时间
PRO-LINK32-K1v1.0.02025/01/14

软件架构​

PRO-LINK32-K1 采用模块化的软件架构设计，主要包含以下组件：

系统框图​

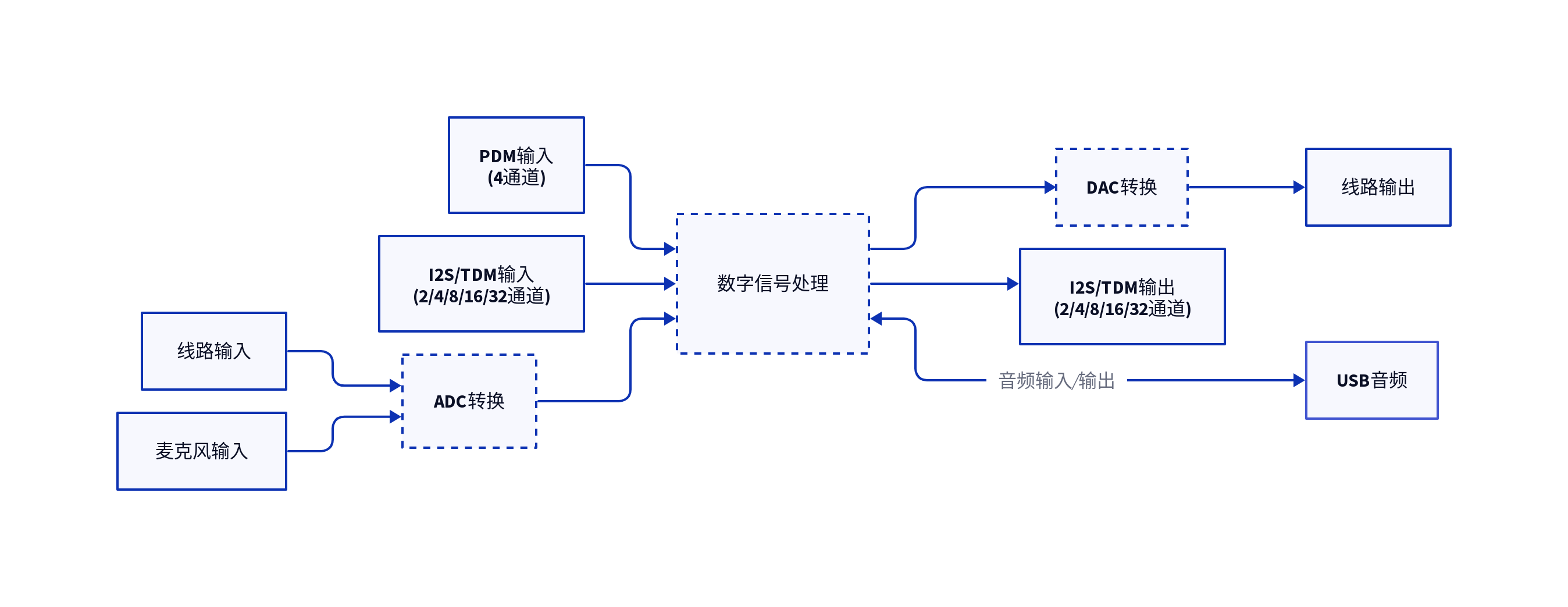

信号流图

图1：PRO-LINK32-K1信号处理流程图

驱动程序​

  • Windows 驱动程序
    • 支持 Windows 系统下的设备识别和测试
    • 提供标准音频设备接口
    • 支持 ASIO 协议
  • USB 音频类驱动
    • 支持 USB Audio Class 1.0/2.0
    • 支持异步传输模式
    • 支持高采样率音频传输

预编译固件​

  • 多通道音频固件
    • 预置多种通道配置方案
    • 支持 TDM/I2S/PDM 接口配置
    • 灵活的采样率和位深设置
  • Hi-Res 音频固件
    • 支持高采样率音频处理
    • 优化的信号处理算法
    • 低延迟数据传输

DFU固件功能说明​

DFU固件通道数最大采样率位深音频协议
Pawpaw-32IN32OUT-TDM8-MCLK4932通道输入&输出48KHz16/24/32bitTDM8，MCLK=45.1584/49.152MHz
Pawpaw-32IN32OUT-TDM8-MCLK2432通道输入&输出48KHz16/24/32bitTDM8，MCLK=22.5792/24.576MHz
Pawpaw-16IN16OUT-TDM8-MCLK4916通道输入&输出96KHz16/24/32bitTDM8，MCLK=45.1584/49.152MHz
Pawpaw-16IN16OUT-TDM8-MCLK2416通道输入&输出96KHz16/24/32bitTDM8，MCLK=22.5792/24.576MHz
Pawpaw-8IN8OUT-I2S-MCLK498通道输入&输出192KHz16/24/32bitI2S，MCLK=45.1584/49.152MHz
Pawpaw-8IN8OUT-I2S-MCLK248通道输入&输出192KHz16/24/32bitI2S，MCLK=22.5792/24.576MHz
Pawpaw-4IN2OUT-PDM-MCLK244通道输入&2通道输出48KHz16/24/32bitPDM输入/I2S输出，MCLK=24.576MHz
Pawpaw-2OUT-768K-MCLK492通道输出768KHz16/24/32bitI2S，MCLK=45.1584/49.152MHz

固件升级​

该烧录方式需要评估板flash已存储可以正常运行的USB Audio固件。使用USB连接PC以及评估板，安装USB Audio驱动，待设备管理器正常枚举USB设备（需安装我司提供的测试驱动）。

升级步骤​

  1. 将设备通过USB线连接到电脑

    image-20250217160610776

  2. 运行DFU工具

    image-20250217171339640

    重要

    在使用DFU工具前，请确认您已经安装了PAWPAW驱动，否则无法正常使用DFU工具

  3. 点击Browse选择已下载的固件文件(固件文件为.bin格式)

    • 点击"start"
    • 等待升级完成

  4. 升级完成后设备自动重启

  5. 检查驱动面板中的固件版本是否更新

    image-20250217161001586

常见问题​

驱动安装问题​

  1. 设备未识别

    • 检查USB连接，异常的USB线或USB口会导致设备无法识别
    • 验证驱动安装状态
    • 尝试重新安装驱动

  2. 驱动安装失败

    • 确认系统兼容性（Windows 10/11）
    • 检查安装权限
    • 关闭防病毒软件

音频问题​

  1. 无声音输出

    • 检查系统音量设置
    • 验证设备选择是否正确
    注意

    使用DFU工具升级固件后，如果设备通道数发生变化，由于Windows会记忆相同VID/PID的设备，这会导致设备无法正常使用。 请使用USBDeview工具，卸载USB设备，重新连接设备即可。

  2. 音质异常

    • 验证采样率配置
    • 检查位深度设置
    • 确认ASIO缓冲区大小
